生活污水綜合處理中水回用工藝說明
1.粗細格柵
設置手動粗細格柵，可去除大顆粒的垃圾雜質，避免管道.水泵堵塞，有效保證后續設備的正常運行，有效降低后續處理裝置的工作量。提高設備出水質量。
污水經粗.后續調節池連接到細格柵處理。
2.調節池
由于生活廢水排放不均勻，污水水質不均勻.水波動很大，所以只有足夠的調節池容量才能使水質進入生化處理.水量穩定，因此設置了一個調節池。廢水通過進入調節池進行水質.水量調節確保水質進入后處理系統.水量穩定，可防止廢水中有機雜質沉淀，同時降解廢水中的有機物。
3.廢水提升泵
在調節池后設置2個廢水提升泵(1用1備)，廢水由廢水提升泵均勻地送入后處理設備。
斜板沉淀槽
接觸氧化槽出水自流入沉淀槽進行固液分離，去除剝落的生物膜等雜質。
斜板沉淀槽是根據平流沉淀槽去除分散顆粒的沉淀原理。在池中添加許多斜板后，增加池的濕截面，同時減小液壓半徑。因此，當相同的水平流量為V時，雷諾數可以大大降低Re，從而減少水的紊亂，促進降水。此外，增加了斜板，大大縮短了顆粒沉淀距離，減少了沉淀時間，大大提高了沉淀效率。沉淀池中的污泥由污泥泵泵入污泥池，部分污泥返回厭氧生化池，部分污泥泵送至污泥池。
4.消毒澄清槽
消毒罐設計采用固體氯片接觸溶解的消毒方法。由于氯片的消毒具有飽和溶解的特性，因此可以根據處理水量的變化自動改變藥物的數量。消毒后的中水通過提升泵澆注綠化管。
5.污泥槽
沉淀池中的剩余污泥排入污泥池進行好氧消化.減少污泥量的穩定處理。污泥罐上清液回流至調節池進行再循環處理。

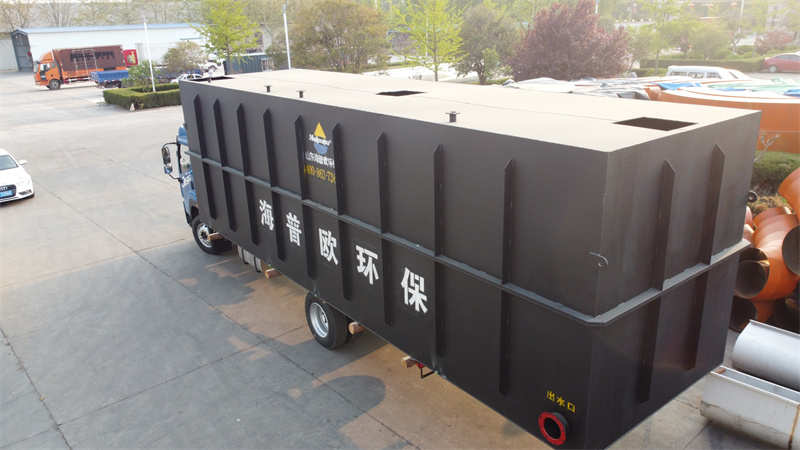

污水處理設備
